ACCESSORI
CODICE ORDINE: PHOENIX
PHOENIX è un comunicatore digitale multivettore (LAN/GSM/GPRS 2G/4G LTE) progettato per ricevere le segnalazioni di allarme e di guasto dalle centrali di rivelazione incendio e trasmetterle verso centri di controllo presidiati o verso singoli destinatari preposti al controllo di un determinato impianto.
Il dispositivo preleva alimentazione da una fonte esterna (purchè certificata EN 54‐4) e può essere alimentato nell’intervallo 9 Vdc ~ 28 Vdc.
Sono stati previsti 8 ingressi (bilanciati o digitali) e 8 uscite (4 a relè e 4 a open collector) disponibili in morsettiera e singolarmente configurabili così da rendere PHOENIX compatibile con tutte le centrali di rivelazione incendio, quando sprovviste di un comunicatore telefonico integrato.
La valutazione delle caratteristiche hardware e software del comunicatore, il doppio percorso delle trasmissioni di allarme via internet “Principale e Backup” (Ethernet e/o GPRS/4G), così come la scelta dei protocolli standard di comunicazione “SIA IP”(DC09 – DC05), sono finalizzate alla certificazione del prodotto rispetto alla norma EN 54‐21, la norma europea che regolamenta i sistemi di trasmissione dei segnali di allarme e di guasto negli impianti antincendio non presidiati H/24.

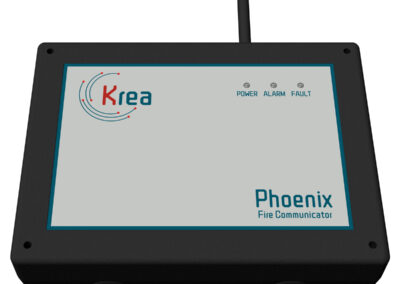

Phoenix
Comunicatore telefonico certificato EN 54-21:2006
PHOENIX è un comunicatore digitale multivettore (LAN/GSM/GPRS 2G/4G LTE) progettato per ricevere le segnalazioni di allarme e di guasto dalle centrali di rivelazione incendio e trasmetterle verso centri di controllo presidiati o verso singoli destinatari preposti al controllo di un determinato impianto.
Il dispositivo preleva alimentazione da una fonte esterna (purchè certificata EN 54‐4) e può essere alimentato nell’intervallo 9 Vdc ~ 28 Vdc.
Sono stati previsti 8 ingressi (bilanciati o digitali) e 8 uscite (4 a relè e 4 a open collector) disponibili in morsettiera e singolarmente configurabili così da rendere PHOENIX compatibile con tutte le centrali di rivelazione incendio, quando sprovviste di un comunicatore telefonico integrato.
La valutazione delle caratteristiche hardware e software del comunicatore, il doppio percorso delle trasmissioni di allarme via internet “Principale e Backup” (Ethernet e/o GPRS/4G), così come la scelta dei protocolli standard di comunicazione “SIA IP”(DC09 – DC05), sono finalizzate alla certificazione del prodotto rispetto alla norma EN 54‐21, la norma europea che regolamenta i sistemi di trasmissione dei segnali di allarme e di guasto negli impianti antincendio non presidiati H/24.
CODICE ORDINE: PHOENIX
Specifiche tecniche
| Alimentazione | 9 ~ 28 Vdc (Tensione nominale: 24 Vdc). Doppio ingresso di alimentazione. L’alimentazione deve essere effettuata attraverso un dispositivo certificato EN 54‐4 |
| Assorbimento | @ 24 Vdc: 30 mA; MAX 200 mA |
| Vettori di comunicazione | Accessi LAN‐GSM/GPRS 2G/4G per collegamento Internet con i sistemi di ricezione e controllo presidiati; messaggi SMS di allarme in backup; chiamate vocali (con la presenza del modulo plug and play di riproduzione messaggi vocali) |
| Modulo vocale | Modulo di riproduzione messaggi vocali utente. Possibilità di scegliere a quale evento associare il messaggio vocale. Possibilità di creare messaggi vocali personalizzati |
| Porta Ethernet | RJ‐45 10Base‐T |
| Modem | Modulo LTE Cat 1 che supporta le modalità di comunicazione wireless di LTE‐FDD/GSM/GPRS/EDGE… Connettore d’antenna SMA |
| SIM | Micro SIM dati M2M per la connessione verso un sistema di ricezione Micro SIM voce + dati per le chiamate vocali |
| Antenna | Multibanda per fissaggio diretto all’esterno del contenitore plastico (connettore SMA) Kit antenna multibanda con supporto magnetico di fissaggio e cavetto coax 3 m con connettore SMA |
| Linee di ingresso | 8 digitali o bilanciate, programmabili singolarmente con possibilità di scelta della polarità (NA o NC) |
| Linee di uscita | 8 (4 a relè e 4 a open collector) programmabili singolarmente con possibilità di scelta sulla modalità dell’attivazione e della polarità. Funzionalità delle uscite previste dalla norma UNI EN 54‐21 sono liberamente configurabili su qualsiasi linea delle 8 uscite disponibili in morsettiera. |
| Protezione | Tamper a pressione montato sulla scheda |
| Protocolli di comunicazione digitali | SIA IP (DC09 ‐ DC05) in chiaro o cifrati, con la possibilità di connettersi sia in modalità TCP che UDP verso il sistema di ricezione PSX (Protocollo proprietario bidirezionale di AElettronica) gestito dai sistemi di ricezione e centralizzazione di AElettronica |
| Programmazione e gestione | Tool applicativo Windows con collegamento mediante USB locale |
| Memoria eventi | Fino a 800 eventi memorizzati in una E2PROM consultabili dal tool di programmazione |
| Numeri telefonici programmabili | Fino a 6 numeri per l’invio di SMS di allarme e Messaggi vocali |
| Dimensioni | Contenitore 188 x 141 x 46 mm |
| Grado di protezione | IP30 |
| Temperatura di utilizzo | ‐20 °C ~ +50 °C |
| Certificazioni | RED / CE / EN 54‐21:2006 / EN 62368‐1:2018 |
Download
Manuali
DC-USM221025 R2_Manuale Phoenix
24 Download
Certificazioni
0068-CPR-229_2025-Rev00_KREA_EN54-21
17 Download
DOP
DOP
19 Download
Schede tecniche
SCHEDA TECNICA Phoenix
18 Download
